玻璃钢拉挤阳极管工艺与导电玻璃钢阳极管结构

玻璃钢拉挤阳极管是一种工艺简单，采用挤压成型的设备，它的材料种类非常的广泛，可以使用纤维状的，也可以使用编织物或毡状的，其组分可以是玻璃纤维，也可以是芳纶纤维、碳纤维或其他纤维材料的。玻璃钢拉挤阳极管采用拉挤成型的"I""T"形等型材作为承载条，以实心管材或棒材作为连接穿杆，通过装配工艺而制成的带有空隙的板材。　　

玻璃钢拉挤阳极管拉挤成型时，纤维首先穿过与玻璃钢制品尺寸相同的热成型模，然后进入一个拉引机构。在纱架与成型模之间，设有一个胶槽，其中放置有预先配制好的树脂，纤维浸渍树脂后经导向装置进行排布，而后进入成型模。在导向装置上，设有一个圆孔或狭缝，用来除去纤维上粘有的过多的树脂。成型模的温度分布，是经过精心设计的，以确保拉挤料离开玻璃钢拉挤模具后部端口时，树脂已完成固化过程。在拉引机构和切割机的前方，设有一个空气冷却段，以冷却温度较高的拉挤制品。　　

玻璃钢阳极管工艺是由无捻玻璃纤维粗纱，玻璃纤维毡等增强材料在拉挤成型机的牵引下，通过树脂浴槽浸渍树脂，再经过成型模具加热定型生产玻璃钢型材的机械化复合材料成型工艺。　　

玻璃钢阳极管具有良好的导电性、耐腐蚀性，表面光滑，系统运行电耗低，不额外增加药品，收集水可直接回用。物耗、能耗低。由于基本不喷水，且阳极吸附极性水液滴和SO3气溶胶，可有效控制PM2.5的排放和避免烟囱雨的发生。　　

玻璃钢拉挤阳极管注射拉挤工艺方法有以下两个优点：一是树脂组分配料较为准确，可利用计量泵连续计量，以避免手工混合带来的误差；二是树脂浸渍槽，由开放形式变成了全封闭形式，大大降低了树脂溅散的可能性，从而拉挤工艺的工作环境。　　

导电玻璃钢阳极管结构：　　

导电玻璃钢阳极管（沉淀电极）所用玻璃钢的层状结构从内到外依次为：1层碳纤维垫、2层短切纤维条状垫、3层0.4mm厚的玻纤布以及ｌ层玻璃表面垫，树脂采用乙烯基树脂，其中含有高含碳量（＞98％）石墨、阻燃剂等，这种材质的导电玻璃钢具有强度高、刚性好、导电性能好、阻燃等优点。　　

耐腐蚀性强，能耐各种稀酸、碱、盐介质的腐蚀。　　重量轻、强度高，外形尺寸确定，不会发生像铅沉淀极那样因使用时间长而导管变形的现象，延长了设备的使用寿命。　　

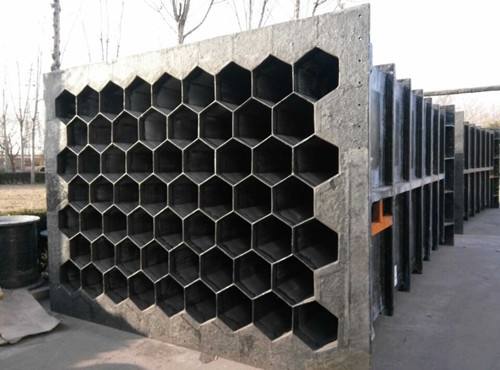

阻燃性好，经国家专业测试机构检测，材料的氧指数可达到了28%以下。因此，即使电场内拉弧也不会引燃沉淀。　　结构紧凑，蜂窝型结构使每个极管的内外表面都成为沉淀表面，之间不存在死区。因此，对处理同样规模的烟气，它的体积小，占地面积小。
